Architecture

계층형 아키텍처

by 향로 (기억보단 기록을) 2021. 10. 2.
반응형

학교 다닐때 잠깐 JAVA 관련 수업을 들은적이 있다.
그때 수업 내용은 넷빈즈(Netbeans) IDE를 통해 JAVA로 윈도우 애플리케이션을 만드는 것이였다.

간단한 시간표 관리 프로그램을 만드는 과제는 얼핏보면 웹과 크게 다르지 않았다.

timetable

(이미지 출처: blog.asata.pe.kr)

개발 자체는 꽤나 간단해서 JAVA (Swing)로 애플리케이션 UI와 로직을 작성하고, 로컬 PC에 설치된 Database에 접근해서 시간표를 저장하고 불러오는 방식이였다.

당시에는 계층 (Layer) 혹은 모듈화라는 개념이 없어서 UI를 담당하는 클래스에서 검증, 계산, DB 접근등을 모두 처리했었다.

기능 자체는 잘 작동했고, 실제로 과목 점수도 잘 받았다.
(컴공과 수업이 아니였어서…)

하지만 이게 실제 회사의 서비스였다면 이야기가 달라진다.
서비스가 계속해서 발전되고 변화를 요구 받기 때문이다.

시대의 흐름에 따라 이 프로그램을 윈도우 애플리케이션에서 웹으로 전환해야한다면 어떻게 될까?
메인 Business 로직은 동일하니 (테이블 스키마까지도 동일) 주요한 코드들을 다 사용할 수 있었을까?
UI만 다를뿐이니 JAVA Swing 코드를 걷어내고, JSP 혹은 Thymeleaf 등의 템플릿 엔진만 적용해서 WAS에 올리면 될까?
아니면 전체를 다 새롭게 만들어야만 할까?

당시 작성했던 코드라면 전체를 새로 만들어야만 했다.

주요 Business 로직들은 웹이나 윈도우 애플리케이션이나 동일함에도 UI 영역과 Business 로직, 영속성 영역이 모두 한 곳에서 관리되고 있었기 때문에 UI 영역이 변경된다는 것은 모든 코드의 변화가 필요하기 때문이다.

비단 윈도우 애플리케이션에서 웹으로의 변화뿐만 아니라, 좀 더 작은 범위의 교체를 해야할때도 마찬가지다.

  • React <-> Vue
  • RDBMS <-> NoSQL or Messge Queue or 외부 API
  • request <-> Axios (HTTP 라이브러리)

계층에 대한 분리가 없다면 언제나 변화가 필요할때마다 대대적인 코드 변경이 필요하다.
이런 상태라면 그만큼의 오류 발생율이 높아지고, 어느 부분을 변경해야할지 파악하기도 쉽지 않다.

그래서 한번 계층화에 대해서 이야기해보려고 한다.

1. 주요 계층

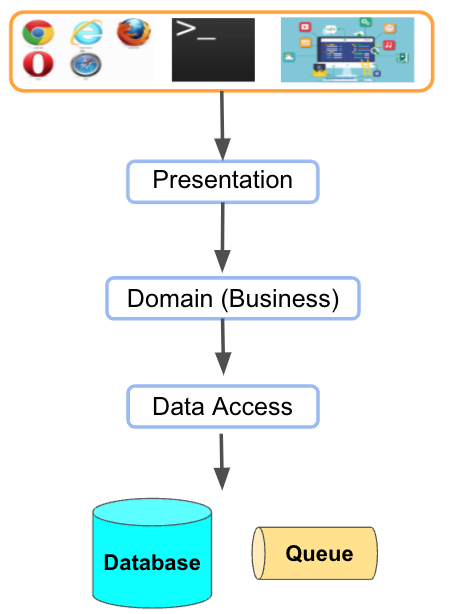

마틴 파울러의 책, PoEAA (Pattern of Enterprise Application Architecture: 엔터프라이즈 애플리케이션 아키텍처 패턴) 을 보면 대표적인 3계층을 소개한다.

1
  • Presentation 계층
    • 사용자와 상호 작용 처리 계층
    • CLI, HTTP 요청, HTML 처리 등을 담당한다.
    • HTTP 요청 처리 및 HTML 렌더링에 대해 알고 있는 웹 계층
    • 흔히 말하는 MVC (Model / View / Controller) 도 이 계층에 속한다.
  • Domain(Business or Service) 계층
    • 서비스/시스템의 핵심 로직
    • 유효성 검사 및 계산을 포함하는 Business 논리 계층
    • 애플리케이션이 수행해야하는 도메인과 관련된 작업들을 담당한다.
    • 입력/저장된 데이터를 기반으로 계산
    • Presentation 계층에서 받은 데이터의 유효성 (Validation) 검사
    • 어떤 Data Access 를 선택할지 결정
  • Data Access(Persistence) 계층
    • DAO 계층
    • Database / Message Queue / 외부 API와의 통신 등 처리
    • 데이터베이스 또는 원격 서비스에서 영구 데이터를 관리하는 방법을 분류하는 데이터 접근 계층

이 3계층 외에도 각 시스템/팀의 상황에 따른 다양한 N 계층이 있다.

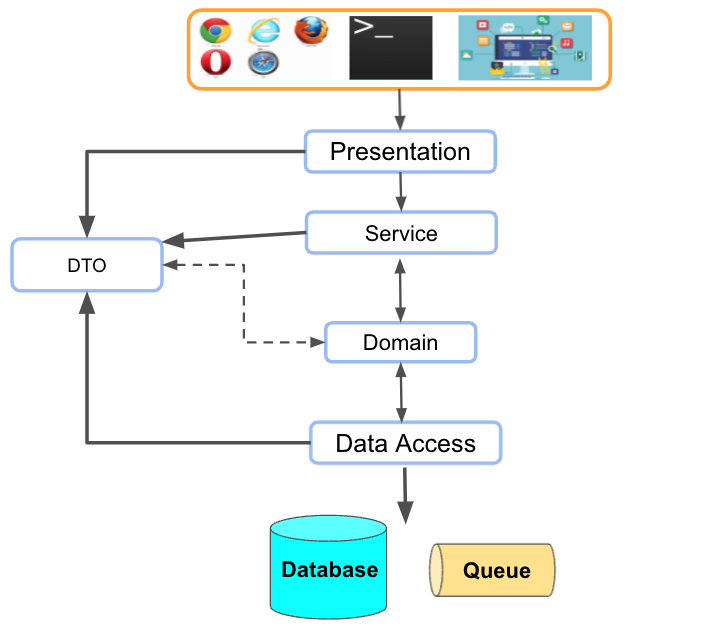

최근까지는 (개인적인 경험으로) 아래와 같이 좀 더 계층을 나눠서 사용해오기도 했다.

2

여기서의 DTO는 기능이 제한된 도메인 객체, 혹은 View 전용 등의 도메인과 무관하게 데이터 전달만을 위한 객체를 뜻한다.

토비님의 스프링 책을 보면 Business (도메인 혹은 서비스) 계층을 아래 2 계층으로 분리해서 설명한다.

  • 서비스 계층
  • 기반 서비스 계층

다만, 나 같은 경우 서비스와 기반 서비스로 나누자니 기존에 @Service (Spring 환경에서) 에 모든 Business 로직을 넣는 분들이 서비스란 단어에 오해를 할때가 종종 있었다.
그래서 아래와 같이 좀 더 명확하게 (@Service와 서비스를 같은 것으로 오해하는 것을 방지하기 위해) 도메인 / 서비스 계층으로 부르는걸 선호한다.

  • 도메인 계층
    • Rich Domain 모델을 기반의 문제 도메인 해결에 순수하게 집중하는 계층
    • Business 로직만 담당하며, 외부의 특정 기술이나 구현 의존성을 최대한 피한다.
  • 서비스 계층
    • 기반 서비스 계층 혹은 애플리케이션 계층 등으로 불린다.
    • 도메인 로직과 함께 사용되는 기반 환경의 로직들을 수행한다.
    • 트랜잭션
    • 메일 & SMS 발송 등 다른 인프라와의 통신을 담당하는 역할도 한다.

원칙적으로 Rich Domain Model을 구현한다면 도메인 로직은 서비스(애플리케이션) 로직에 의존하면 안된다.
의존하게 될 경우 도메인 로직을 다른 애플리케이션 로직에서 재사용하기 어렵다.

Rich Domain Model이 처음이라면 아래 2개를 참고한다.

우아한테크세미나 - 조영호,
Rich Domain Model - 조영호

그래서 최대한 도메인 로직은 애플리케이션 로직에 의존하지 않도록 구현해야만 한다.

이 외에도 다양한 계층에 대한 이야기는 토비의 스프링 3.1의 9.3 애플리케이션 아키텍처 챕터를 읽어보면 좋다.

DataAccess 계층

Data Access 계층은 DAO 계층으로 불리기도 하다.
당연하게도 주로 다루는 것은 데이터베이스이다.

다만 꼭 데이터베이스외에도 ERP 등의 영속성을 가진 데이터 접근의 책임을 가지고 있는 계층이다.

기본적으로 DAO 패턴을 사용하지 않고, 그 이상의 계층을 사용하고자 한다면 "Domain 객체와 Data Access 계층을 어디까지 분리할 것인가" 에 대해 고민하게 된다.

이렇게 Data에 대한 접근을 할 때 대표적인 2가지 패턴이 있다.

  • Active Record 패턴
  • Data Mapper 패턴

라라벨, 레일즈 등의 프레임워크에서는 Active Record 패턴이 주로 사용되며,
JPA 등에서는 Data Mapper 패턴이 주로 사용된다.
JS진영의 TypeORM에서는 두 패턴 모두 지원을 하기 때문에 팀의 상황에 따라 선택할 수 있다.

개인적으로 Active Record 패턴은 선호하지 않는다.
Doamin을 Data Access와 직접적인 관계를 맺게 하기 때문인데, 어떤 애플리케이션이든 시간이 지나면서 점점 규모가 커지면 데이터베이스와 도메인 로직은 분리를 해야만 하는 상황이 오기 때문이다.

관련해서는 아래 2가지 아티클을 보면 좋다.

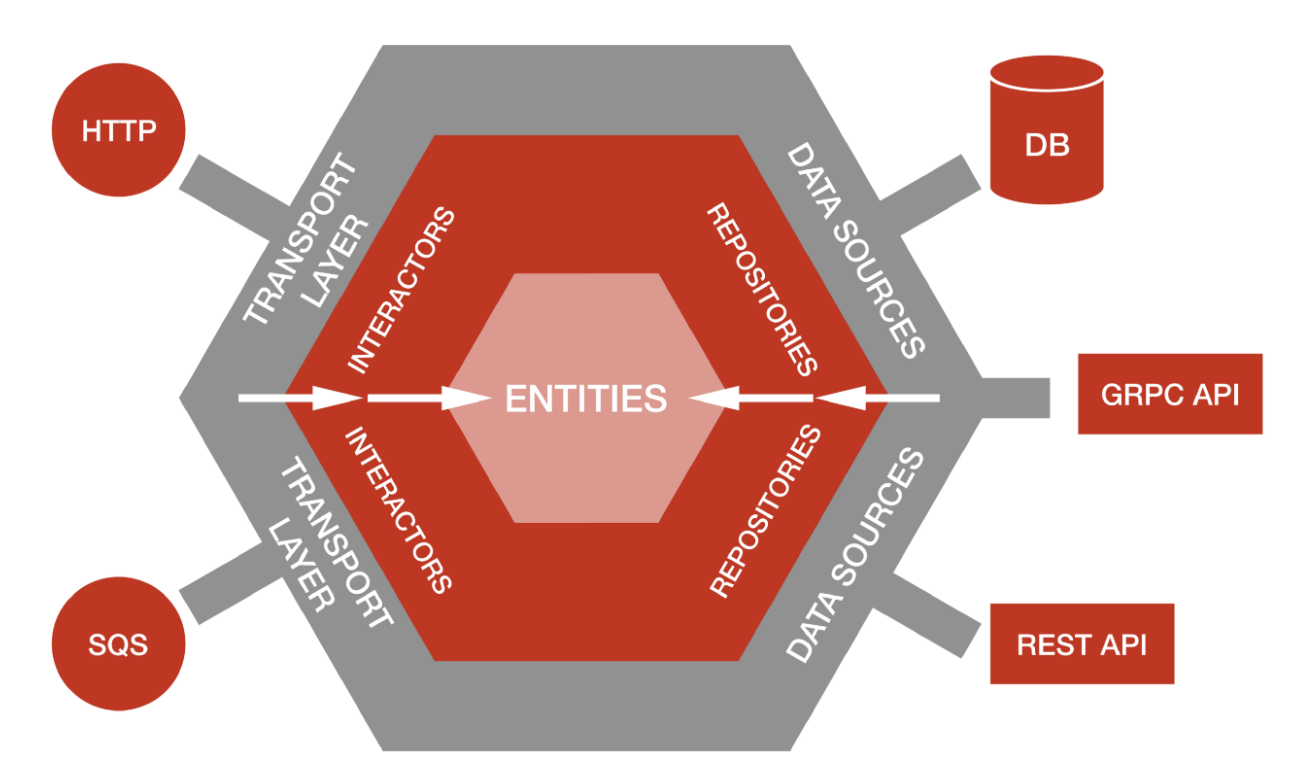

선호되는 방식은 Data Access 계층은 영속성 데이터에 대한 접근을 책임지고, Domain은 최대한 특정 영속성 저장소에 의존하지 않도록 구성하고, 이를 위한 Mapper (혹은 Repository)를 중간에 두는 것이다.

이런 방식을 흔히 육각형 아키텍처 라고 부른다.

육각형

(이미지출처: 넷플릭스 기술 블로그)

DataMapper와 Repository 두 패턴간에는 기본적으로 내세우는 기능이 다를뿐 패턴이 지향하는 바는 다르지 않다.
물론 DataMapper와 Repository를 완전히 분리해서 사용하는 것이 어렵지는 않지만, TypeORM이나 Spring Data JPA와 같이 이 패턴들을 지원하는 프레임워크들도 Repository와 Data Mapper를 구분해서 사용하기 보다는 Repository로 정리해서 가이드 하기 때문에 이 글에서도 굳이 엄격히 구분하진 않았다.

DTO

DTO (Data Transfer Object) 는 도메인 객체가 도메인 계층을 벗어나지 못하도록 지원한다.

DTO 계층이 없다면 대표적으로 다음과 같은 경우에 도메인 객체가 손상될 확률이 높다.

  • Presentation 영역에서 필요한 로직과 도메인 로직을 분리할 수 있다.
    • 단순히 화면 노출에 필요한 계산 (날짜 타입 직렬화 등)은 도메인 로직이 담당할 것이 아니다.
  • 도메인 로직이 오염된다.
    • 도메인 객체는 단순히 값 조작과 연산이 들어가는게 아니라 주요한 도메인 로직을 담고 있다.
    • 화면 노출 혹은 외부 API 제공에 도메인 객체가 사용된다면 public, private 등의 scope 오염부터 시작해서 굉장히 많은 부분에서 도메인 오염된다.
  • 통계나 지표 등의 데이터가 필요할 경우 여러 테이블의 컬럼값을 조합해서 만들어진다.
    • 이런 경우에는 적절한 도메인 객체를 선택하기 보다는 DTO를 통해 단순히 값만 담은 형태로 제공한다.

계층화의 원칙

계층화의 핵심은 각 계층은 응집도가 높으면서, 다른 계층과는 낮은 결합도를 가지는데 있다.
이를 위해서는 기본적으로 상위 계층은 하위 계층을 사용할 수 있지만, 하위 계층은 본인의 상위 계층으로 누가 있는지 인식 못하도록 해야한다.

즉, Presentation 계층 (상위 계층)은 Business 계층 (하위 계층)을 알 수 있지만, Business 계층 (하위 계층)은 Presentation 계층 (상위 계층)을 인식하지 못해야만 한다.

물론, 100% 이렇게 되기는 어렵겠지만, 거의 대부분은 이런 구조를 가진다.

이를테면 다음과 같은 코드는 계층간 결합도가 높은 좋지 못한 계층화 코드이다.

async findById(id: number): Promise<QueryResult>

(예제는 Typescriptpg 코드를 기반으로 했다.)

이 DataAccess 계층을 호출하는 Service 계층은 Data Access 계층에 종속적인 QueryResult 를 알아야만 한다.
결국 Business 계층도 pg 모듈에 대해서 알아야만 되는 상황이 된 것이다.

이렇게 되면

  • QueryResult 에서 발생하는 QueryResult 전용 Exception 을 Service 계층도 알고 있어야만하고
  • 이후에 ORM이 도입 되거나 MySQL로 데이터베이스가 교체가 되는 상황에서 Business 계층의 코드도 함께 변경이 되야 한다.

즉, Business 계층이 Data Access 계층의 역할도 함께 하는 상황이 발생할 수 있다.

그래서 이런 경우 다음과 같은 수정이 필요하다.

async findById(id:number): Promise<User>

User는 순수 JavaScript (TypeScript)로 이루어진 객체이다.
그래서 특정 라이브러리나 특정 계층에 종속되지 않는다.
이렇게 구성할 경우 두 계층은 낮은 결합도를 가진 계층이 될 수 있다.

계층화를 해야하는 이유

이렇게 하면서까지 계층화를 해야하는 이유는 크게 3가지가 있다.
(서두에서도 간단하게 언급했지만)

(1) 관심 범위 축소 (관심사 분리)
(2) 모듈 교체의 용이성
(3) 좀 더 용이한 테스트

관심 범위 축소 (관심사 분리)

Presentation 계층이 Data Access 계층으로 직접 접근을 하면 안되는 이유는 무엇일까?
단순하게 생각해보면 계층간 이동이 자유로우면 불필요한 클래스를 생성할 필요가 없고, (아주 미세하지만) 성능도 좋아질것 같은데 말이다.

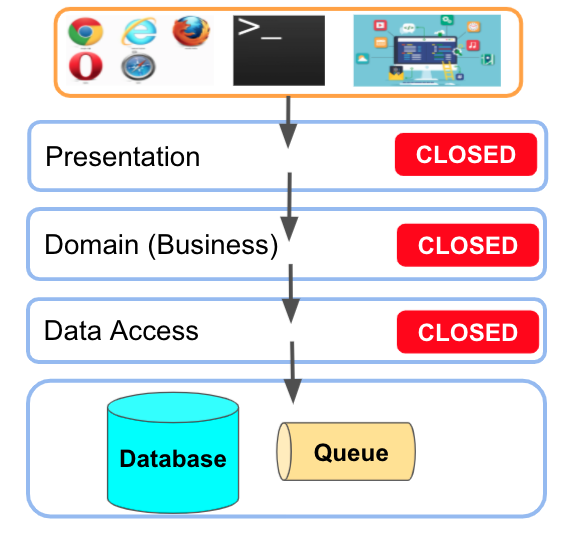

이 질문에 대한 답은 격리성 (Closed) 때문이다.

격리성은 계층에서 계층으로 요청이 이동할 때 바로 아래의 계층을 거쳐야 해당 계층 아래의 다음 계층으로 이동할 수 있음을 의미한다.

예를 들어 Presentation 계층에서 시작된 요청은 먼저 Business 계층을 거친 다음 DataAccess 계층을 거쳐 Database 계층으로 이동해야 한다.

3

즉, 아키텍처의 한 계층의 변경이 다른 계층의 구성 요소에 영향을 미치지 않도록 한다는 것을 의미한다.

만약에 Presentation 계층에서 DataAccess 계층에 대한 직접 접근를 허용하면 어떻게 될까?
DataAccess 계층에서 SQL의 변경 사항이 Business 계층과 Presentation 계층 모두에 영향을 미치게 된다.
(Presentation과 Business가 모두 DataAccess 계층을 호출하고 있으니)

반대로, Business 계층만 DataAccess 계층에 의존하고 있다면, DataAccess 계층의 변화에 대해서는 Presentation 계층은 전혀 고려하지 않아도 된다.

즉, 격리성이 없는 계층화는 계층간 결합도가 매우 높은 애플리케이션이 되는 것을 의미하며,
이러한 유형의 아키텍처는 변경하기가 매우 어렵고 그만큼 수정에 대한 비용이 많이 든다.

반대로 이렇게 계층화를 통해 각 계층을 격리시킬 수 있다면,
Presentation / Domain / DataAccess 등 각 계층에 대해 독립적으로 생각할 수 있게 된다.

  • 도메인 로직을 작성할때 대부분의 UI 영역에 대해서는 무시하고 진행할 수 있다.
  • Presentation 작업을 할 때 UI 동작에 집중할 수 있다.
    • 화면상에서만 표기할 데이터나 화면상에서만 처리하는 로직등에 개별 관리가 가능하다
  • 이러한 요소를 분리함으로써 각 부분에서 생각의 범위를 좁혀서 내가 해야 할 일을 더 쉽게 따라갈 수 있다.

하나의 기능을 만든다고하면, UI와 데이터, 로직 등을 모두 개발해야한다.
특히 UI쪽 코드를 작업하다가도 기획서의 변경에 따라 바로 데이터 처리 로직들을 수정해야될 수도 있다.

그렇게 각 계층을 넘나드는 개발을 하더라도 충분히 격리된 계층화를 사용하게 되면 한번에 한 계층에만 집중할 수 있는 환경을 구축할 수 있다.

이런 점을 마틴 파울러는 마치 리팩토링 책에서 언급한 두 가지 모자를 사용 하여 사고 모드를 전환하는 것과 유사하다라고 표현했는데, 굉장히 공감이 간다.

2개의 모자는 리팩토링 책의 챕터 2.2에서 언급하고 있는 용어로 소프트웨어 개발의 목적이 기능 추가리팩토링이냐를 명확히 구분하는 것을 비유한 것이다.
기능을 추가할 때는 기능 추가 모자를 쓰고 기존 코드는 절대 건드리지 않은채 새 기능을 추가하고, 리팩토링할 때는 리팩토링 모자를 쓴 다음 기능추가는 절대 하지 않고 오로지 코드 재구성만 한다.
항상 현재 본인이 쓰고 있는 모자가 무엇인지 인지하고, 그에 따른 미묘한 작업 방식의 차이를 분명하게 인식하는 일종의 장치처럼 사용된다.

모듈 대체성

또 다른 이유는 다른 모듈 구현체로 쉽게 대체하기 위함이다.

예를 들면 기존 NodeJS 프로젝트에서 서버 템플릿 엔진으로 EJS를 사용하고 있던 와중에 React 기반의 SPA로 전환을 해야한다고 가정해보자.

이때 UI를 담당하는 EJS에 얼마나 많은 도메인 로직이 담겨있느냐에 따라 전환에 들어가는 비용이 결정된다.

이러한 분리를 통해 동일한 도메인 논리를 복제하지 않고도 여러 Presentation을 작성할 수 있다.
여러 Presentation은 웹 앱과 모바일 네이티브 앱, 스크립팅용 API 또는 CLI 인터페이스가 있는 웹 앱의 개별 페이지일 수 있다.

DataAccess를 모듈화하면 데이터베이스 기술의 변화에 ​​유연하게 대처할 수 있고 다른 계층에서는 거의 변경 없이 다른 저장소 서비스를 지원할 수 있다.

용이한 테스트

마지막 3번째 장점은 테스트를 좀 더 용이하게 가능하게 해준다는 점이다.
계층화는 자연스럽게 테스트를 위한 좋은 인터페이스를 제공한다.

이를테면 UI 코드는 테스트하기 까다로운 경우가 많으므로 UI를 통해 프로그램에 접근하기 위해 체조를 할 필요 없이 쉽게 테스트할 수 있는 도메인 계층에 가능한 한 많은 논리를 가져오는 것이 좋다.

DataAccess 계층은 실제로 테스트하기 위해서는 Database를 실행하고, 스키마 정의를 해야하는 등 굉장히 느린 경우가 많으므로 데이터 계층에서 TestDouble 를 사용 하면 Domain 로직의 테스트가 훨씬 쉽고 응답성이 좋다.

도메인 로직을 구분하는 방법

이 로직이 도메인 로직인지 아닌지 구분하는 것은 꽤나 어렵다.

당연하게도, 해당 서비스의 도메인 분석을 깊게 해서 도메인 로직을 분석
그래서 이럴때는 마틴파울러의 PEAA (엔터프라이즈 애플리케이션 아키텍처 패턴)에 나온 방법을 주로 사용하면 좋다.

  • 웹 애플리케이션이라면, CLI로 이 애플리케이션을 실행해야 한다고 가정해본다.
  • RDBMS로 저장해야하는 애플리케이션이라면 RDBMS외에 데이터를 XML 파일로 저장 되는 상황도 가정해본다.

근본적으로 계층이 추가/변경되는 경우이다.

만약 위와 같이 계층이 추가/변경되기 위해서 코드를 복사해야한다면 그 로직이 도메인 로직일 확률이 높다.
